Beschreibung

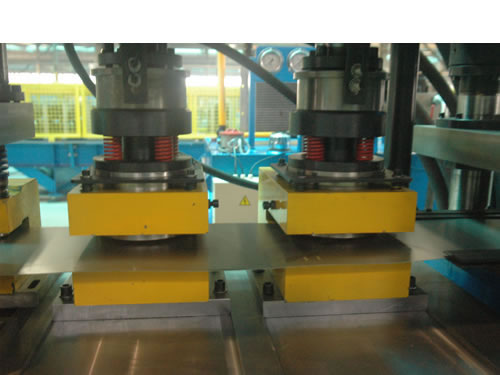

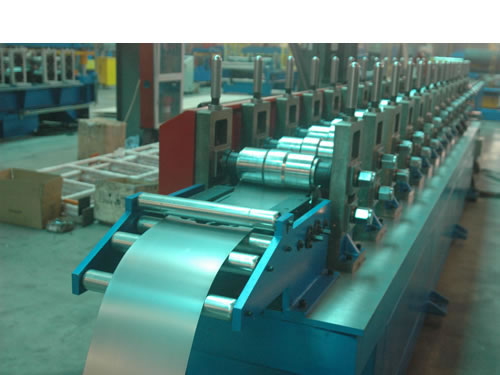

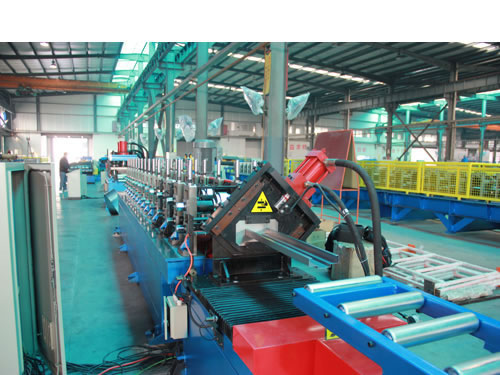

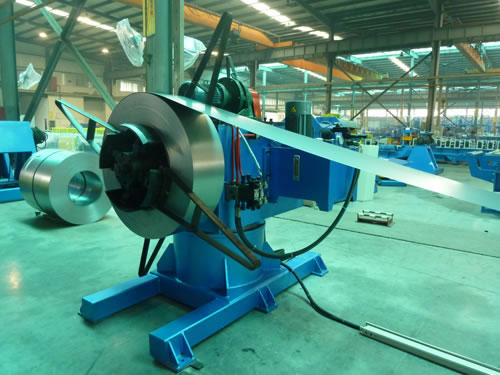

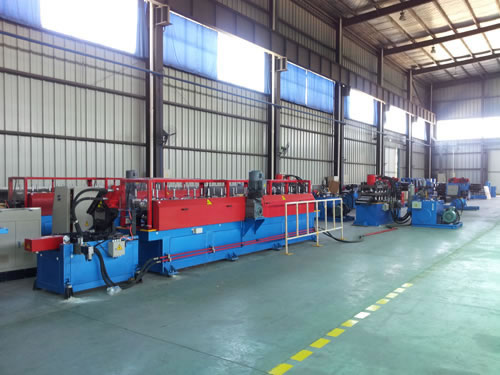

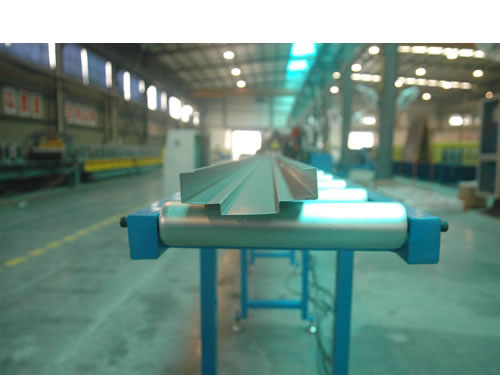

Türrahmen Profiliermaschine ist speziell auf die kaltgewalzten verzinkten Blechen mit einer Dicke von 0,4 mm bis 1,5 mm zu rollen. Das Kaltwalzlinie besteht aus hydraulischen Haspel, Richtmaschine, Servoeinzug, Stanzvorrichtung, Rollformeinheit, fliegen Scheren, Auslauftisch, Hydraulikstation und Schaltschrank. Die Hydraulikstation RonTech Türrahmen Profiliermaschine nimmt Speicher und SPS-Steuerung, um eine schnelle Stanz- und Schergeschwindigkeit zu erzeugen. Wenn diese Kaltwalzlinie wird automatisch ausgeführt, kann die maximale Geschwindigkeit erreicht bis zu 20 m / min mit einer stabile und zuverlässige Leistung. Türrahmen Profiliermaschine ist mit einem Doppel Kragarmregal, die vorteilhaft für die Verbesserung der Effizienz beim Wechsel Stahlcoils ist ausgestattet.
Arbeitsfluss Türrahmen Kaltwalzprofilieren Linie

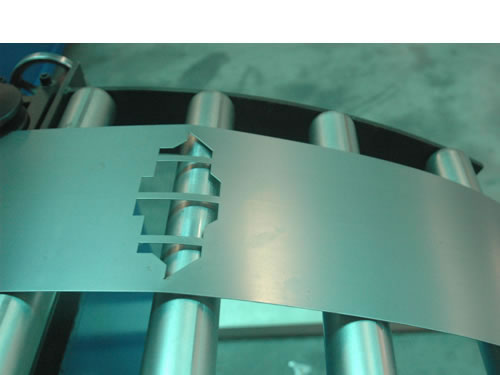

Abwickeln - Leveling - Stanzen - Roll Forming - Shearing - Auslaufroll
Technische Daten der Türrahmen Kaltwalzprofilieren Linie
| Rohmaterial | Artikel | Parameter | Bemerkung |
| Medientyp | Kaltgewalzten Stahl oder verzinktem Stahlblech | Spezielles Material wird vor Fertigstellung geprüft werden. |
| Dicke | 0,6 mm bis 1,0 mm | Big Dickenbereich kann zu bildenden Dimension Toleranz. |
| Streckgrenze | Q235 | - |
| Produktion | Profiling Abschnitt | Wie pro Anforderung des Kunden | Das Grundelement für Preisangabe |
| Maschine Werkstoff | Rollenmaterial | GR12 | HRC58-62 |
| Schaftmaterial | 40Cr | - |
| Wälzlager-Bahnhof Wall Material | QT470 | - |
| Vorschubwalzen | 9Cr2Mo oder GCr15 | HRC-55-60 |
| Scherklingenmaterial | Cr12MoV | HRC-58-62 |
| Stanzwerkzeug | Cr12MoV | HRC-58-62 |
| Maschine Netzfragt | Decoiler | 1,1 KW | Für drei Tonnen |
| Leveling | 3 KW | - |
| Servo Fütterung | 3 KW | Toleranz ± 0,15 mm |
| Roll Forming | 11 KW | - |
| Maschinengeschwindigkeit | Lineare Geschwindigkeit | 40 m / min | - |

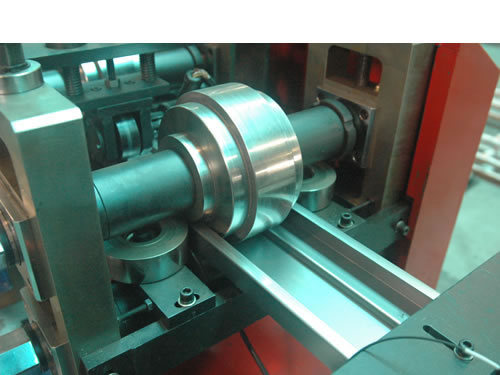

| Formstationen | Anzahl der Rollen
Anzahl der Rollen | 14 Ständen und 2 Seitenrollen | Kassetten-Design wird empfohlen. |
| Drücken | Drücken Sie | Verlassen Sie sich auf Lochgröße | Austauschbare Düse |
| Übertragung | - | - | Getriebe oder Ketten |

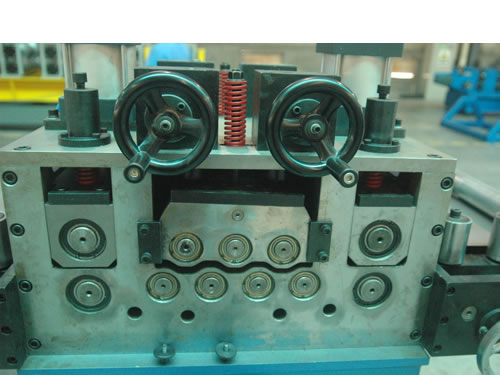

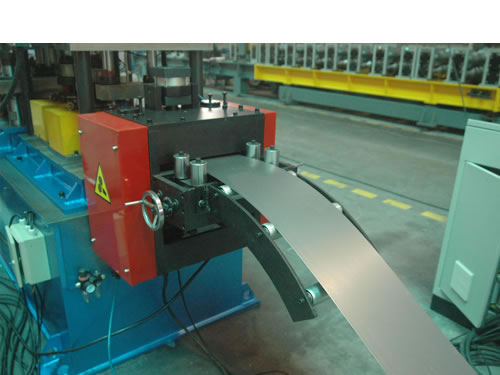

| Richt | Rollenricht | 4 Rollen | - |

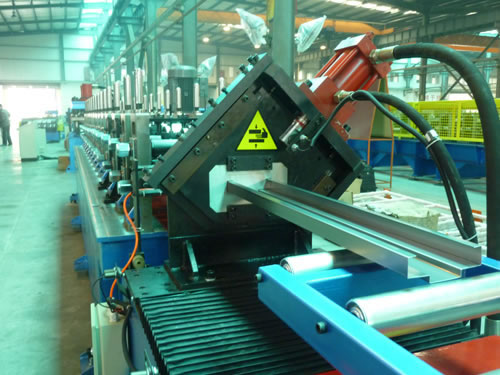

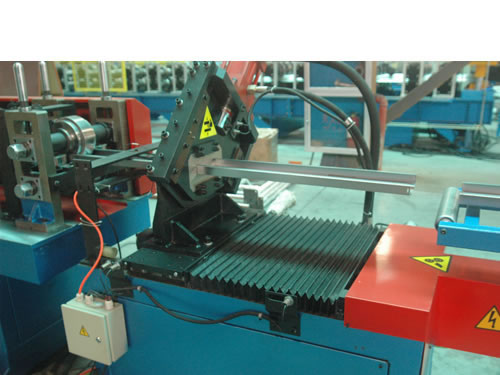

| Schur | Fly Shearing | - | Genauigkeit ± 1,5 mm / 6000 mm |
| Produkt-Supporter | Entladen Tabelle | 6 m / 9 m / 11,8 m | Wie pro Anforderung des Kunden |
| Hydrauliksystem | Ventil- und Pumpen | - | Marke kann optional sein. |
| Steuerungssystem | PLC | - | Mitsubishi oder gleichen Niveau |
| Coil Auto | Coil Auto | 3t oder 5t | fakultativ |
RonTech Imp & amp; Exp Co., Ltd ist eine Tochtergesellschaft der Zhejiang Jinggong Wissenschaft & amp; Technology Co., Ltd ist ein Zeichner Jinggong für den Standard der Stahlkonstruktion Material Maschinerie und Textilmaschinerie. Auf der Grundlage der Unterstützung durch unsere Muttergesellschaft, RonTech spezialisiert sich auf Türrahmen Rollformmaschinen für Kunden auf der ganzen Welt. Neben dieser Kaltwalzlinie, liefern wir auch Hochfrequenz-geschweißten Rohr Mühle, Sandwich-Platte Linie, Stahlspule Längsteilanlage, auf Länge Linie, Metallbearbeitungsmaschinen geschnitten, Strahlanlage, Metallschraubenblatt, etc. Wir haben einen Fachmann Technik-Team, haben einige, die mehr als 15 Jahre Berufserfahrung und vorherrschende R & amp; D-Fähigkeit. Unsere Türrahmen Rollformmaschinen sind in mehr als 30 Länder exportiert. Wir werden hochwertige Stahlverarbeitungsgeräte und perfekten Service zu bieten und ständig eine neue Situation auf dem Gebiet der Maschinen.
