Beschreibung
Querteilanlage wird auch als transversale Scherlinie benannt, cut-to-length-Maschine oder cut-to-length-Produktionslinie. Es wird hauptsächlich verwendet, um Weißblech-Spule, galvanisierte Spule Blech, silikonisierte Stahlblech, kaltgewalzte Coils Blech, Edelstahl Spule Blech, Aluminium Spulenfolie nach dem angeforderten Produkt Länge geschnitten und stapeln sie für die Verpackung. Querteilanlage oder Querscherlinie ist die Pre-Prozess der Spule Stahlbleche in den folgenden Branchen wie Transformator, elektrische Haushaltsgeräte, Automobil-, Baustoff-, Verpackung, etc. Unser Unternehmen kann cut-to-length Maschinen nach Produktion Anforderungen der Kunden.
Arbeitsprozess

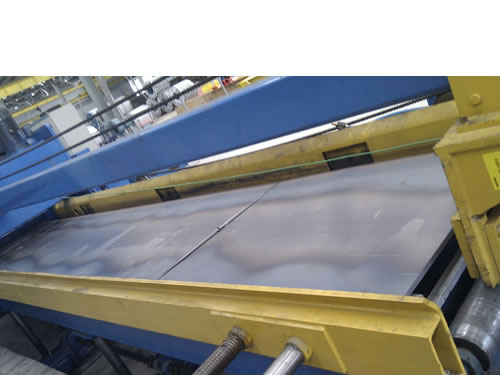

Querteilanlage (Querscherenlinie) können Metallblechstreifen Spule abwickeln, richten Blechstreifen und Futterblechstreifen her, um Schermaschine. Die Schere schneidet Blechstreifen quer zur Blechplatten mit der erforderlichen Länge zu bekommen.
Klassifikation der Transversal Scherenlinie
Entsprechend seiner Größe, kann auf Länge Linie geschnitten in hoher Einschaltdauer oder hoher Spur cut-to-length Leitung und Lichtmessgerät cut-to-length Linie geteilt werden.Nach der Blechdicke, kann es in dicken Blatt cut-to-length-Maschine und dünnes Blatt cut-to-length Linie klassifiziert werden.
Support Equipment

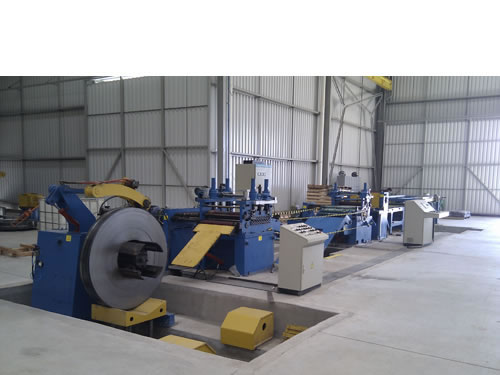

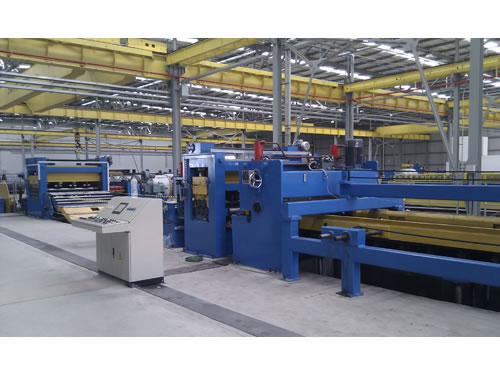

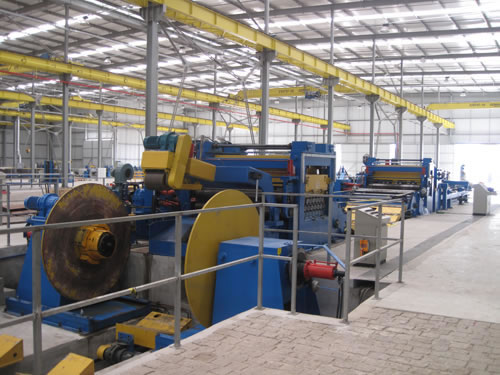

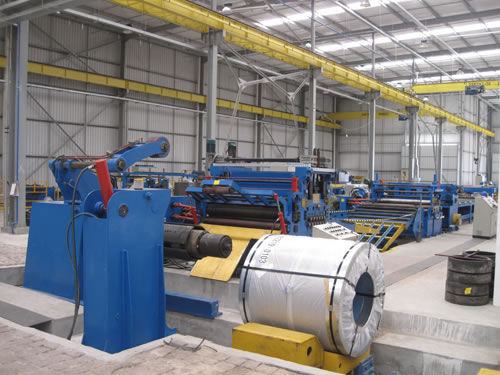

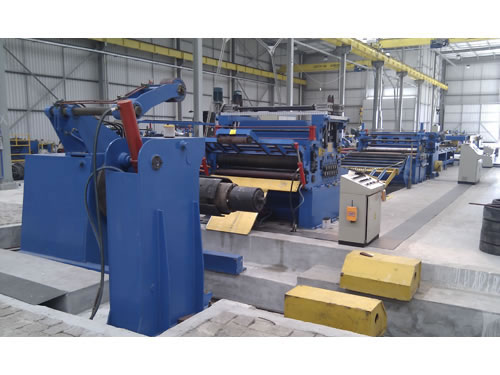

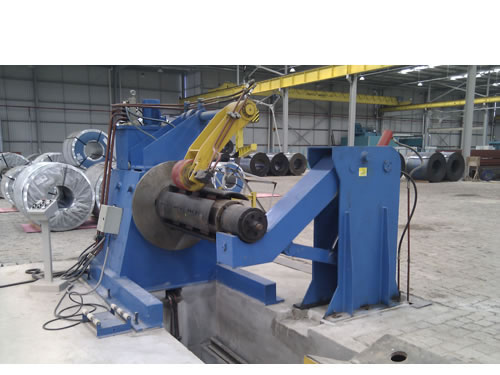

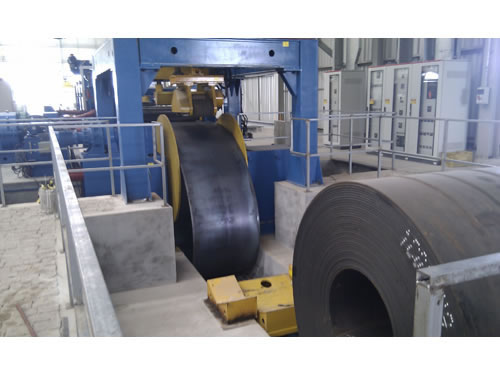

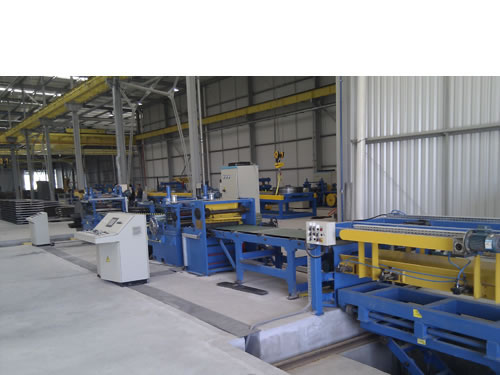

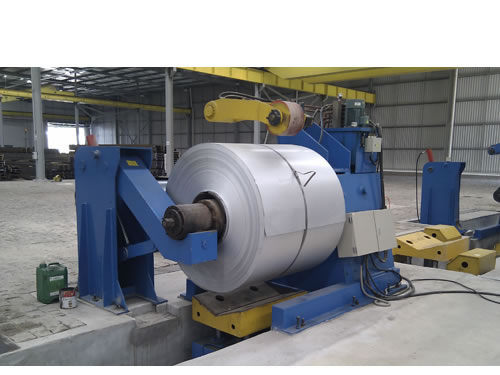

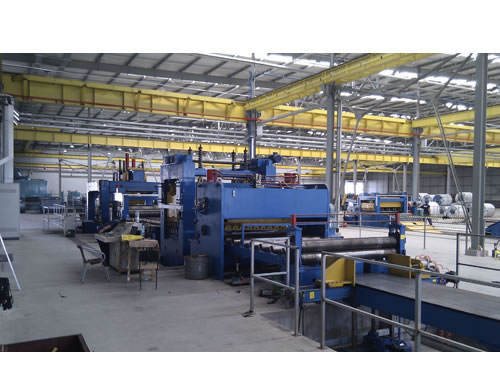

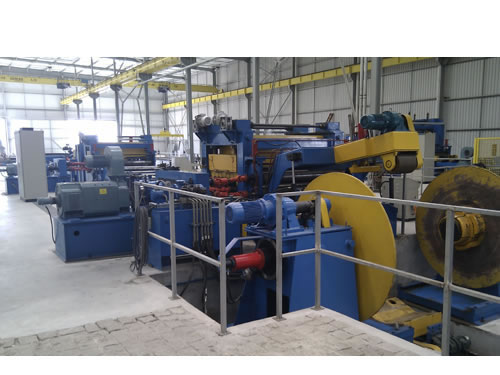

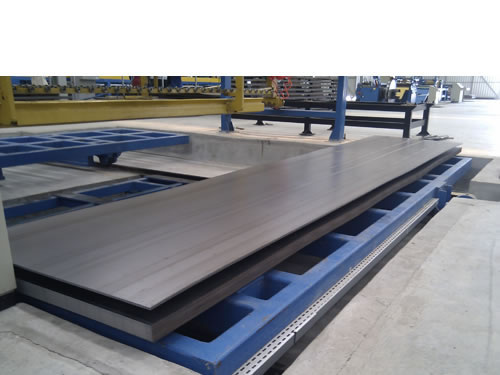

Die transversale Scherlinie oder auf Länge Linie geschnitten besteht aus Spulenauto, Hydraulik einarmige Haspel, Spule Führungsvorrichtung, Rektifizieren Ablenkvorrichtung, vierfache Art 19 Rollen Nivelliergerät, Looping-Gerät, Richtgerät, Hochgeschwindigkeits-Schneidvorrichtung, Bandförderer, pneumatisches Ablauf Gerät, automatische Stapelvorrichtung, Hydrauliksystem und Elektrik.
Technische Parameter der Querteilanlage
| 1. Material Technische Daten |
| Geeignetes Material | warmgewalzte Stahlplatte, kaltgewalzte kohlenstoffarme Stahlplatte, galvanisierte Stahlplatte, Edelstahlplatte, usw. |
| Materialstärke | sgr; s ≤ 245 MPa, & Sgr; b ≤ 450 MPa |
| Dicke | 0,3 mm bis 30 mm |
| Breite | 800 mm bis 2500 mm |
| Innendurchmesser | ф508 mm oder ф610 mm |
| Außendurchmesser | ≤ Ф1600 mm |
| Gewicht | ≤ 20 T |
| 2. Produktspezifikationen |
| Schnittlänge | 300 mm bis 12000 mm |
| Schneiden Toleranz | ≤ ± 0,5 mm / m |
| Catercorner Tolerance | ≤ ± 1,0 mm / m |
| Nivelliergenauigkeit | ≤ ± 1 mm / m2 |
RonTech Imp & amp; Exp Co., Ltd ist ein spezialisierter Hersteller von Querteilanlagen in China. Zusätzlich zu dieser Querscherenlinie oder cut-to-length-Maschine liefern wir auch Kaltwalzmaschinen, Sandwichplatte Linie, Stahlspule Längsteilanlage, Metallbearbeitungsmaschinen, Strahlanlage, Metallschraubenblatt, etc. Wir haben einen Fachmann technische Team von erstklassigen reiche Erfahrung und gut ausgebildete Techniker. Die Querteilanlage von uns entwickelt und konzipiert erfüllt die internationale Norm. Unsere transversale Scherlinien verwendet wurden und häufig von Kunden aus mehr als 30 Ländern und Gebieten, wie beispielsweise Russland, Brasilien, Indien, Südafrika, Deutschland, USA, Mexiko, Saudi-Arabien und so weiter gelobt.
